UL101 Detector de Ultrasonido
CTRL UL101
El CTRL UL101 detecta y convierte el ultrasonido producido por sistemas mecánicos, neumáticos, hidráulicos y eléctricos. Los cambios en la amplitud y las características del ultrasonido se detectan fácilmente en entornos de plantas ruidosos. Las fugas se identifican fácilmente. Los problemas de los equipos se diagnostican incluso antes que otras tecnologías como la vibración, la inspección por infrarrojos o el análisis de aceite.
Beneficios de UL101
Facilidad de Uso
Simplemente ajuste la sensibilidad del UL101 para identificar el sonido; escanee áreas desde hasta 300 pies de distancia con el accesorio parabólico PowerBeam 300.
Direccionalidad
El ultrasonido viaja en trayectorias lineales y no tiende a viajar por las esquinas ni a reflejarse. Al utilizar los productos de escucha de ultrasonido acústico de CTRL, las fugas no se escondan fácilmente.
Sensibilidad
El UL101 es el detector de ultrasonidos más sensible del mercado. Encuentre fugas por debajo de 2 psi. Diagnosticar rodamientos de baja velocidad por debajo de 10 rpm.
Costos
Los productos UL101 de CTRL tienen precios competitivos en comparación con los líderes de la industria, requieren menos capacitación y son más rápidos de usar.
Aplicaciones
Características Clave
-
Frecuencia fija
-
Alta sensibilidad a todas las fugas de aire, gas o vacío de flujo turbulento
-
Sensibilidad y ganancia fácilmente ajustables
-
Operación liviana con una sola mano
-
Convierte ultrasonido en sonidos audibles fácilmente reconocibles
-
La batería estándar de 9 voltios significa que no hay que esperar para recargar
Intrínsecamente Seguro
ANSI / UL 91 3-88, para DIVISIÓN 1, CLASE I, Grupos A, B, C y D, CLASE II, Grupos E, F, G y CLASE III
También cumple con DIVISIÓN 2, CLASE I, Grupos A, B, C y D, CLASE II, Grupos F, G y CLASE III
Especificaciones Técnicas
Dimensiones del receptor / transmisor
222 x 32 x 32 mm (8,75 "x 1,26" x 1,26 ")
105 x 32 x 32 mm (4.125 "x 1.26" x 1.26 ")
Peso del receptor / transmisor
11,6 onzas (330 g)
6.2 onzas (175 g)
Dimensiones de envío del kit
43 x 20 x 35 cm (17 x 8 x 14 pulgadas)
Peso de envío del kit
10 libras (4,5 kg)
Alojamiento
Aluminio extruido, espesor de pared .09 "(2,3 mm)
Batería
Alcalina de 9 voltios (> 45 horas continuas de uso)
Distancia de recepción
Hasta 150 pies (45 m)
Umbral de sensibilidad
Intensidad mínima: 10-12 W / m2 (0 dB SPL)
Presión ultrasónica mínima: 2,0 x 10-5 PA a 40 kHz
Ancho de banda de frecuencia
1.8 - 2.2 kHz @ nivel 0.7 (o -3 dB SPL)
Frecuencia de resonancia de trabajo
40 kHz +/- 1,5 kHz
Rango de temperatura de funcionamiento
-4 ° a + 130 ° F (-20 ° a + 54 ° C)
Auriculares
Impedancia de grado industrial / 600 ohmios
Atenuación de ruido externo de 21-24 dB
Garantía
Encima o detrás de la cabeza (para usar con casco)
5 años para piezas y mano de obra en todos los defectos del fabricante
No se requiere calibración
Recertificación de desempeño (una vez al año)

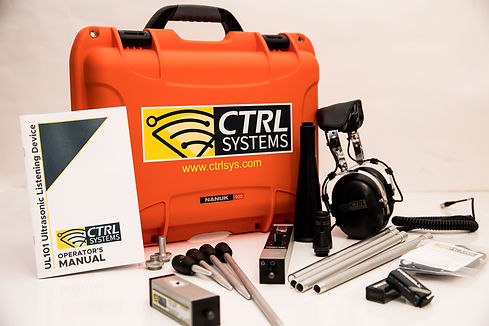

Kit de Monitoreo Basado en Condición UL101 (000031/000033)
APLICACIONES
detección de fugas | fugas de presión | motores | cilindros | rodamientos | arco eléctrico | sellos | recipientes no presurizados | subestaciones | equipos mecánicos | transformadores | fugas de vacío | válvulas | trampillas | engranajes | cuadros electricos | juntas para ventanas | solenoides
SOLUCIÓN DE PROBLEMAS
El kit CTRL UL101 CBM convierte las señales de ultrasonido producidas por maquinaria y vehículos industriales en sonidos audibles fácilmente reconocibles para que el usuario pueda evaluar el estado de los componentes individuales, incluso en entornos de planta extremadamente ruidosos. El CTRL UL101 se utiliza en todo el mundo para mantenimiento predictivo, control de calidad y detección de fugas.
Kit Components | CTRL Part # | DLA Part # | NSN |
|---|---|---|---|
UL101 Receiver (Standard) | 026005 | 10015 | 6635 01 270 6829 |
UT2000 Universal Transmitter (Standard Model) | 026010 | 20108 | 6625 01 270 6828 |
UL101 Receiver (Intrinsically Safe) | 026007 | 6635 01 578 7933 | |
UT2000 Universal Transmitter (Intrinsically Safe
Model) | 026012 | 5480 01 658 4493 | |
Headset (Over-the-Head) | 025020 | 30101 | 5965 01 270 6832 |
Headset (Behind-the-Head) | 025015 | ||
Carrying Case | 020019 | 30100 | 6625 01 270 6830 |
1-inch Acoustic Probe | 070035 | 6635 01 579 6899 | |
Acoustic Extension Probe Set (5 Pieces) | 000005 | 10114 | 5355 01 270 6833 |
Solid Probe Set (4 Pieces) | 000050 | 6625 01 658 6145 | |
Concentrator Set (3 Pieces) | 000065 | 6635 01 579 6932 | |
Operator’s Manual | 005010 |
Equipo Básico UL101 (000036 / 000038)
APLICACIONES
detección de fugas | válvulas | fugas de presión | fugas de vacío | arco eléctrico | transformadores | fugas de gas | fugas de aire acondicionado | trampas de vapor | Fugas de aire comprimido para ahorrar energía.
DETECCIÓN DE FUGAS
El kit básico CTRL UL101 incluye accesorios para aplicaciones de ultrasonido en el aire, incluida la detección de fugas (cualquier tipo de gas), la detección de fugas de vacío, la inspección eléctrica y la detección de fugas de vapor. Además, el kit incluye una única sonda sólida de 3 pulgadas para diagnosticar válvulas y trampas de vapor mediante la detección de fugas de derivación internas.
Kit Components | CTRL Part # | DLA Part # | NSN |
|---|---|---|---|
UL101 Receiver (Standard Model) | 026005 | 10015 | 6635 01 270 6829 |
UL101 Receiver (Intrinsically Safe Model) | 026007 | 6635 01 578 7933 | |
Headset (Behind-the-Head) | 025015 | ||
Headset (Over-the-Head) | 025020 | 30101 | 5965 01 270 6832 |
Carrying Case | 020019 | 30100 | 6625 01 270 6830 |
1-inch Acoustic Probe | 070035 | 6635 01 579 6899 | |
Acoustic Extension Probe Set (5 Pieces) | 000005 | 10114 | 5355 01 270 6833 |
3-inch Solid Probe | 040045 | 6635 01 579 6901 | |
Concentrator Set (3 Pieces) | 000065 | 6635 01 579 6932 | |
Operator’s Manual | 005010 |
Kit de Inspección Eléctrica UL101 (000045)
APLICACIONES
descarga de corona | cuadros electricos | seguimiento eléctrico | transformadores | descarga parcial | arco eléctrico | subestaciones
INSPECCIÓN ELÉCTRICA
El inspector eléctrico CTRL UL101 incluye UL101, PowerBeam 300 y accesorios adicionales para permitir una inspección completa del equipo eléctrico. La inclusión del conjunto concentrador y sonda de extensión de policarbonato hace posible y segura la inspección de cuadros eléctricos peligrosos.
Kit Components | CTRL Part # | DLA Part # | NSN |
|---|---|---|---|
UL101 Receiver (Standard) | 26005 | 10015 | 6635 01 270 6829 |
Headset (Behind-the-Head) | 25015 | ||
Carrying Case | 20030 | ||
12" Acoustic Probe, Polycarbonate | 70040 | ||
Concentrator Set (3 Pieces) | 000065 | 6635 01 579 6932 | |
Operator’s Manual | 5010 |
